シングル構成工法：縦葺き・横葺き・ガラリ
縦葺き
縦葺き
縦葺き
ガラリ
ガラリ
| 特長 | ・上下2辺支持のみで連続的な壁面構成が可能性です。 ・長さは最大5mまで可能です。（耐風圧検討が必要です。） ・あらゆる壁面形状に対応可能です。 |
|---|---|

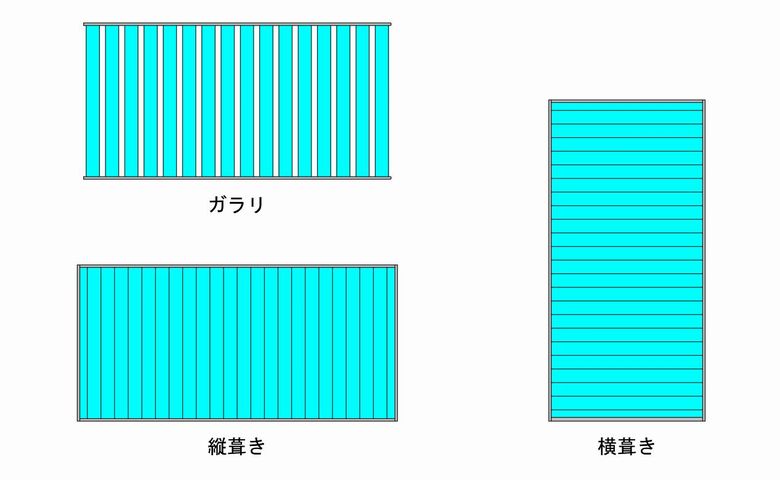

| バリエーション |
|
| 設計・施工上のご注意 | ・使用長さについては耐風圧検討が必要となります。 |
価格
・最寄りの営業所までお問い合わせ下さい。
仕様
| 商品名 | 呼び厚さ ミリ |
概算重量 kg/m |
規格寸法 mm |
| プロフィリットガラス | 7 <±0.2> | 約6.5 | w262 x h60 x L3000 |
| w262 x h60 x L4000 | |||
| w262 x h60 x L5000 | |||
| <±2.0> <±1.0> <±5.0> | |||
| ※< >内の数字は製品公差を示す。 |
オプション
・乙種防火戸（耐火）仕様 ・飛散防止仕様 ・調光仕様 ・耐風梁工法
PDF・CADダウンロード
PDFデータとCADデータ（.dxf）をzipファイルでダウンロードすることが可能です。
・ダウンロードをご希望の方は、ページ下部より会員登録をお願いいたします。
・PDFのみのデータと、PDF＋CADのデータの2種類がございます。
| 製品分類 | 図面名称 | |
|---|---|---|
| 縦葺き工法 シングル／ダブル／コーナー SUS枠 |
標準納まり図 | |
| 縦葺き工法 シングル工法 RC納まり AL枠 |
標準納まり図 | |
| 縦葺き工法 シングル工法 鉄骨納まり AL枠 |
標準納まり図 |
